特徴

●　新機能ブレーキ(ロック/解除が一体型)

●　人にやさしい医療向けデザインキャスター、水洗、サビに強い（ステンレスシリーズ）

仕様

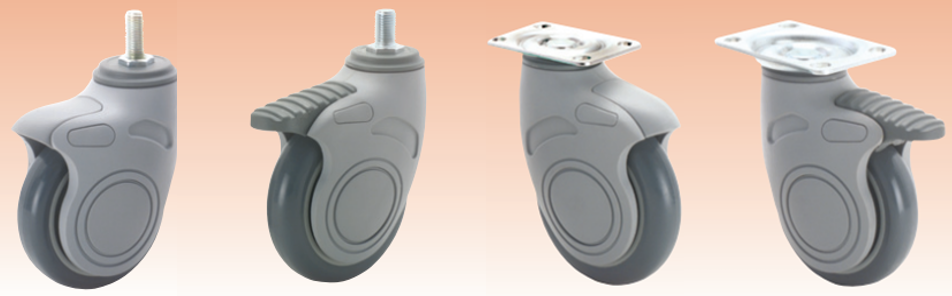

・ステンレスシリーズ

<取付ピッチ>

1.プレートタイプ

・自在（ブレーキなし）

製品型番	車輪径(mm)	タイヤ幅(mm)	取付高(mm)	取付ピッチ	最大荷重(kg)
PT100P1SS/W402 S	100	25	142	P1	60
PT125P1SS/W502 U S	125	30	168	P1	100

※青字製品はCAD図面データをご用意しております。



・トータルロック

製品型番	車輪径(mm)	タイヤ幅(mm)	取付高(mm)	取付ピッチ	最大荷重(kg)
PT100BP1SS/W402 S	100	25	142	P1	60
PT125BP1SS/W502 U S	125	30	168	P1	100

※青字製品はCAD図面データをご用意しております。



<取付ピッチ>

2.ネジタイプ

・自在（ブレーキなし）

製品型番	車輪径(mm)	タイヤ幅(mm)	取付高(mm)	取付ピッチ	最大荷重(kg)
PT100T4+SS/W402 S	100	25	139	T4	60
PT125T4+SS/W502 U S	125	30	168	T4	80
PT125S T5SS/W502 U S	125	30	168	T5	100

※青字製品はCAD図面データをご用意しております。



・トータルロック

製品型番	車輪径(mm)	タイヤ幅(mm)	取付高(mm)	取付ピッチ	最大荷重(kg)
PT100BT4+SS/W402 S	100	25	139	T4	60
PT125BT4+SS/W502 U S	125	30	168	T4	80
PT125B S T5SS/W502 U S	125	30	168	T5	100

※青字製品はCAD図面データをご用意しております。

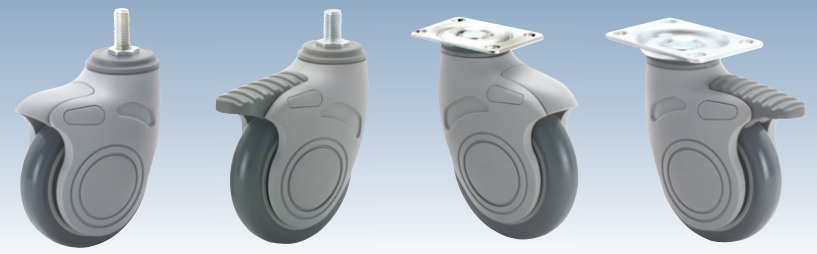

・スチールシリーズ

<取付ピッチ>

1.スチール(プレートタイプ)

・自在（ブレーキなし）

製品型番	車輪径(mm)	タイヤ幅(mm)	取付高(mm)	取付ピッチ	最大荷重(kg)
PT100P1/W402 U	100	25	142	P1	60
PT125P1/W502 U	125	30	168	P1	100

※青字製品はCAD図面データをご用意しております。



・トータルロック

製品型番	車輪径(mm)	タイヤ幅(mm)	取付高(mm)	取付ピッチ	最大荷重(kg)
PT100BP1/W402 U	100	25	142	P1	60
PT125BP1/W502 U	125	30	168	P1	100

※青字製品はCAD図面データをご用意しております。



<取付ピッチ>

2.スチール(ネジタイプ)

・自在（ブレーキなし）

製品型番	車輪径(mm)	タイヤ幅(mm)	取付高(mm)	取付ピッチ	最大荷重(kg)
PT100T4+/W402 U	100	25	139	T4	60
PT125T4+/W502 U	125	30	168	T4	80
PT125S T5/W502 U	125	30	168	T5	100

※青字製品はCAD図面データをご用意しております。



・トータルロック

製品型番	車輪径(mm)	タイヤ幅(mm)	取付高(mm)	取付ピッチ	最大荷重(kg)
PT100BT4+/W402 U	100	25	139	T4	60
PT125BT4+/W502 U	125	30	168	T4	80
PT125B S T5/W502 U	125	30	168	T5	100

※青字製品はCAD図面データをご用意しております。
