特徴

●　新機能ブレーキ(ロック/解除が一体型)

●　操作性、コストパフォーマンスに優れた医療向けキャスター

仕様

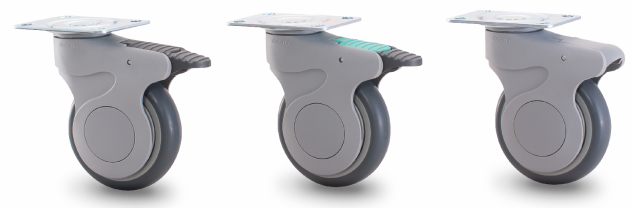

1.プレートタイプ

<取付ピッチ>

・トータルロック



製品型番	車輪径(mm)	車輪幅(mm)	取付ピッチ	取付高(mm)	耐荷重(kg)	自重(kg)
NPT75BP2/G	75	25	P2	106	50.0	0.39
NPT100BP1/G	100	25	P1	136	80.0	0.59
NPT100BP2/G	100	25	P2	136	80.0	0.59
NPT125BP1/G	125	30	P1	162	100.0	0.73
NPT125BP2/G	125	30	P2	162	100.0	0.73

※青字製品はCAD図面データをご用意しております。

・方向規制ロック

製品型番	車輪径(mm)	車輪幅(mm)	取付ピッチ	取付高(mm)	耐荷重(kg)	自重(kg)
NPT100D1P1/G	100	25	P1	136	80.0	0.59
NPT100D1P2/G	100	25	P2	136	80.0	0.59
NPT125D1P1/G	125	30	P1	162	100.0	0.73
NPT125D1P2/G	125	30	P2	162	100.0	0.73

※青字製品はCAD図面データをご用意しております。



・自在（ブレーキなし）

製品型番	車輪径(mm)	車輪幅(mm)	取付ピッチ	取付高(mm)	耐荷重(kg)	自重(kg)
NPT75P2/G	75	25	P2	106	50.0	0.37
NPT100P1/G	100	25	P1	136	80.0	0.56
NPT100P2/G	100	25	P2	136	80.0	0.56
NPT125P1/G	125	30	P1	162	100.0	0.69
NPT125P2/G	125	30	P2	162	100.0	0.69

※青字製品はCAD図面データをご用意しております。

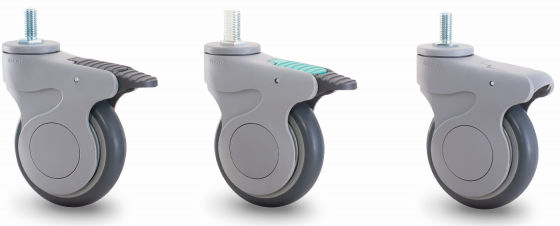

2.ネジタイプ

<取付ピッチ>

・トータルロック

製品型番	車輪径(mm)	車輪幅(mm)	取付ピッチ	取付高(mm)	耐荷重(kg)	自重(kg)
NPT75BT2/G	75	25	T2	106	50.0	0.31
NPT75BT3/G	75	25	T3	106	50.0	0.31
NPT75BT4/G	75	25	T4	106	50.0	0.31
NPT100BT2/G	100	25	T2	136	80.0	0.49
NPT100BT3/G	100	25	T3	136	80.0	0.49
NPT100BT4/G	100	25	T4	136	80.0	0.49
NPT100BT5/G	100	25	T5	136	80.0	0.49
NPT125BT2/G	125	30	T2	162	100.0	0.65
NPT125BT3/G	125	30	T3	162	100.0	0.65
NPT125BT4/G	125	30	T4	162	100.0	0.65
NPT125BT5/G	125	30	T5	162	100.0	0.65

※青字製品はCAD図面データをご用意しております。



・方向規制ロック

製品型番	車輪径(mm)	車輪幅(mm)	取付ピッチ	取付高(mm)	耐荷重(kg)	自重(kg)
NPT100D1T55/G	100	25	T55	136	80.0	0.49
NPT125D1T55/G	125	30	T55	162	100.0	0.65

※青字製品はCAD図面データをご用意しております。



・自在（ブレーキなし）

製品型番	車輪径(mm)	車輪幅(mm)	取付ピッチ	取付高(mm)	耐荷重(kg)	自重(kg)
NPT75T2/G	75	25	T2	106	50.0	0.29
NPT75T3/G	75	25	T3	106	50.0	0.29
NPT75T4/G	75	25	T4	106	50.0	0.29
NPT100T2/G	100	25	T2	136	80.0	0.45
NPT100T3/G	100	25	T3	136	80.0	0.45
NPT100T4/G	100	25	T4	136	80.0	0.45
NPT100T5/G	100	25	T5	136	80.0	0.45
NPT125T2/G	125	30	T2	162	100.0	0.60
NPT125T3/G	125	30	T3	162	100.0	0.60
NPT125T4/G	125	30	T4	162	100.0	0.60
NPT125T5/G	125	30	T5	162	100.0	0.60

※青字製品はCAD図面データをご用意しております。



3.ステムタイプ

<取付ピッチ>

・トータルロック

製品型番	車輪径(mm)	車輪幅(mm)	取付ピッチ	取付高(mm)	耐荷重(kg)	自重(kg)
NPT100BR8/G	100	25	R8	136	80.0	0.52
NPT100BR9/G	100	25	R9	136	80.0	0.52
NPT100BR63/G	100	25	R63	136	80.0	0.52
NPT125BR8/G	125	30	R8	162	100.0	0.67
NPT125BR9/G	125	30	R8	162	100.0	0.67
NPT125BR63/G	125	30	R63	162	100.0	0.67

※青字製品はCAD図面データをご用意しております。



・方向規制ロック

製品型番	車輪径(mm)	車輪幅(mm)	取付ピッチ	取付高(mm)	耐荷重(kg)	自重(kg)
NPT100D1R8/G	100	25	R8	136	80.0	0.52
NPT100D1R9/G	100	25	R9	136	80.0	0.52
NPT100D1R63/G	100	25	R8	136	80.0	0.52
NPT125D1R8/G	125	30	R8	162	100.0	0.67
NPT125D1R9/G	125	30	R9	162	100.0	0.67
NPT125D1R63/G	125	30	R63	162	100.0	0.67

※青字製品はCAD図面データをご用意しております。



・自在（ブレーキなし）

製品型番	車輪径(mm)	車輪幅(mm)	取付ピッチ	取付高(mm)	耐荷重(kg)	自重(kg)
NPT100R8/G	100	25	R8	136	80.0	0.47
NPT100R9/G	100	25	R9	136	80.0	0.47
NPT100R63/G	100	25	R63	136	80.0	0.47
NPT125R8/G	125	30	R8	162	100.0	0.63
NPT125R9/G	125	30	R8	162	100.0	0.63
NPT125R63/G	125	30	R63	162	100.0	0.63

※青字製品はCAD図面データをご用意しております。
